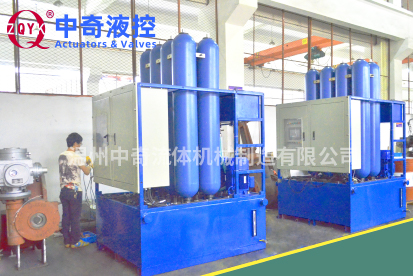

大型閥門液控裝置是我公司為適合超大口徑或高工作壓力的大型水利、熱電、給排水、化工、冶金等各類泵站水泵出口處的液控緩閉止回閥，水輪機進水閥等研制產品。。
配套閥門口徑為：蝶閥3600mm以上、球閥1200mm以上，閥門工作壓力等級無限制。
本系列產品具有性能穩定、技術成熟、安全可靠，功能齊全，自動化程度高，結構簡單，布置方便。其具備完善的液壓系統和可靠的智能電氣控制系統，既可就地操作，也可以遠距離操作，還可以通過中央計算機DCS系統進行集中管理，與水泵（或水輪機）及其他管道設備實現聯動操作控制。當油泵組失電或故障時，搖動手動泵仍可以開閥或關閥。
二、功能特點
1.可以使用在各類泵站出口的“液控緩閉止回蝶閥”或“液控緩閉止回偏心半球閥”上，具有勻速開啟，先快后慢的兩階段關閉方式，開閥時間、關閥角度和關閥時間為可調。并能有效地消除水錘或管道升壓，防止水泵飛逸倒轉，保護水泵機組及管路系統的安全。
2.可以使用在水輪機進水口的“水輪機進水液控蝶閥”或“水輪機進水液控球閥”上，配備有與主閥聯動控制的“旁通管路”控制系統。
3.可以使用在各類工業管路液控蝶閥（球閥）上，滿足用戶多方面需要。
4.電氣控制系統一般采用PLC智能控制，使電氣線路大大簡化，具有較強的故障自我診斷功能�？杀镜�，遠程控制，受中控室及與水泵（或水輪機）聯動控制，自動化程度高，安全可靠，是實現“少人值班、無人職守”的理想設備；
5.液控裝置控制具有以下功能：
－ 就地控制
－ 遠方控制
－ 液壓系統油壓自動控制
－ 循環水泵電動機與閥門的聯鎖控制
－ 水輪機機組與閥門的聯鎖控制
6.液控系統采用蓄能器儲能，當使用現場停電無電源或故障事故時，蓄能器釋能，實現根據使用要求的緊急關閉或保位功能，為機組運行提供足夠的安全保證；
7.電氣控制箱可與液壓站整體安裝，也可以單獨布置，視現場條件選擇；
8.“特制行程反饋裝置”，是采用“防水、防塵、防撞擊”技術制造，是目前國內外廠家少有的產品細節設計。國內外其他廠家的產品中行程開關多為裸露在外，經常有行程開關失靈或損壞現象發生，嚴重影響閥門的正常工作。
注：若需要產品詳細技術參數及資料，請與中奇液控技術支持部聯系。
|
